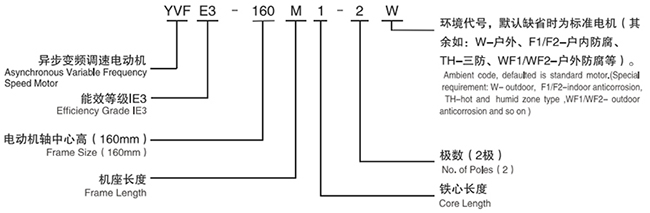

以YVFE3-132S2-2為例：YVFE3—電機型號，YVF表示變頻調速，E3表示IE3超高高效率；132—中心高；S—機座長度代號；2—鐵芯長度代號；2—電機極數。

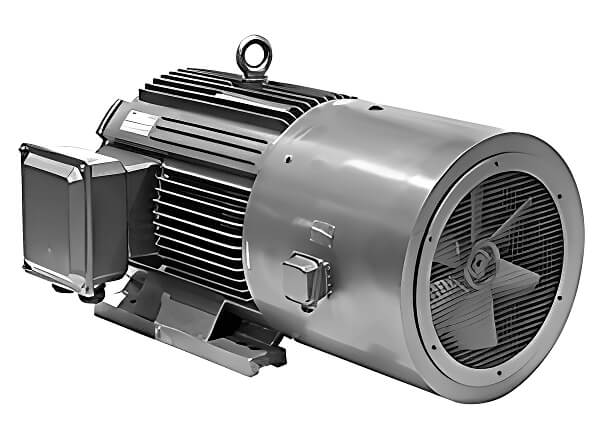

西瑪電機YVFE3變頻電機


西安西瑪YVFE3系列超高效變頻調速三相異步電動機是在YE3系列電機基礎上派生的變頻電機，其效率達到IE3的超效率標準。

---

在結構方面，其散熱片采用平行、垂直分布的形式，結構新穎，外形獨特，接線盒位于電機頂部，便于用戶接線。機座、端蓋等零部件設計合理，使整機噪音更低，震動更小，采用軸流通風機強迫通風，保證電機在低速恒轉矩長期運行時溫升不超過規定值，充分考慮變頻器電源供電對電機設計所產生的不良影響，保證電機在高頻時的過載能力，又能在低頻時保持恒轉矩輸出。

    YVFE3-80-160采用全封閉免維護軸承，YVFE3-180-355前后軸承帶注油裝置，維護方便。

    本系列超高效變頻調速三相異步電動機與變頻裝置構成的調速系統，與其它調速方式相比，節能效果顯著，調速性能好，調速范圍廣，具有噪音低、振動小、可與國內外各種變頻器配套的特點，可廣泛用于輕功、紡織、化工、冶金、機床等行業的恒轉矩，恒功率調速的場合及風機、水泵的節能調速，有助于實現調速系統的自動化控制。

    本系列電動機的4極電機符合JB/T7118-2004的規定，其他級數的電機符合IEC34-1的規定，也符合GB755的規定。

電機結構

    1、外殼防護等級為IP55，也可按用戶要求制成IP55。

    2、冷卻方式為全封閉帶軸流通風機冷卻（IC416）。

    3、根據用戶要求可帶各種高分辨率的傳感器（光電編嗎器、旋轉變壓器及測速發電機）。

    4、根據用戶要求可帶電磁制動器械（通電、失電制動均可）、齒輪減速機等附件。

    5、從軸伸端視之，電機接線盒位于機座右側，也可按用戶要求位于機座左側或頂部。

電機主要技術性能及技術參數

    1、電機為連續工作制。

    2、額定電壓為380V，額定頻率為50HZ。也可根據用戶要求確定額定點的電壓和頻率。

    3、絕緣等級為F級。

    4、H80-255中心高，5-50HZ為恒轉矩調速，H250-355中心高，3-50HZ為恒轉矩調速，50-100HZ為恒功率調速。也可根據用戶要求確定高頻范圍。

    5、過載能力強。

    6、低速性能好。

    7、280及以下機座號為Y接法，315 355為△接法。

變頻電機使用條件

    1、海拔不超過1000m。

    2、環境空氣溫度隨季節而變化，但不超過40℃，最低不超過-15℃。

    3、最濕月平均相對濕度為90%，同時該月月平均最低溫度不高于25℃。

西安西瑪變頻電機訂購須知

    1、訂貨時請注明電動機型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級，均按2級供貨。

    2、如有特殊要求，請在合同中注明，并事先與制造廠聯系。
