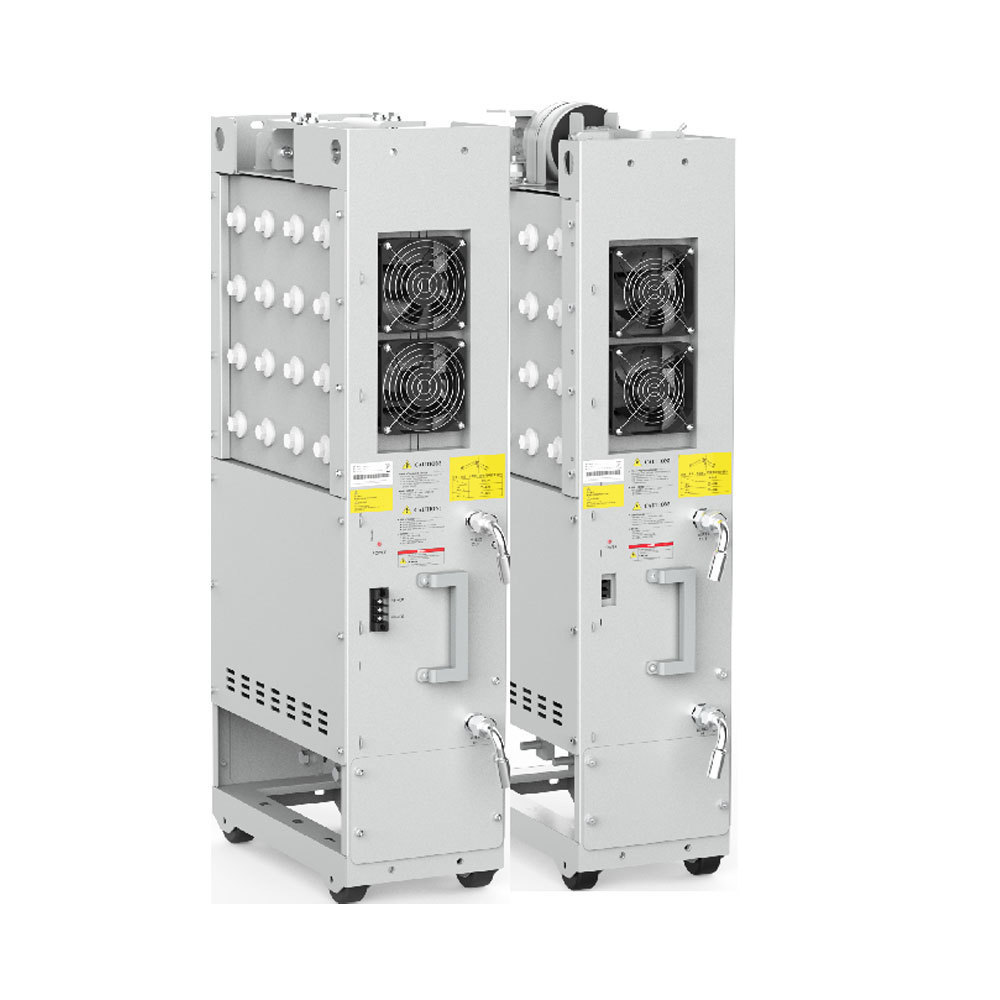

產品簡介

基本特點：模塊化設計

拓撲類型：兩象限變頻器、四象限變頻器

驅動電機：交流異步電機、永磁同步電機

電壓等級：400V級、690V級

功率范圍：160kW —6.4MW

散熱方式：水冷

證書類型：CCS

功能特性

• 功率拓展方便

變頻器采用共直流母線架構，模塊化設計，通過類似搭積木的形式，幫助客戶輕松實現功率拓展。最大輸出功率可以拓展至6.4MW。

(功率拓展系統圖)

• 抗干擾能力強

變頻器主控單元與底層功率單元采用光纖通信，從電氣回路上完全切斷電磁噪聲傳播路徑，提高主控單元工作穩定性。變頻器可以滿足船舶惡劣電磁環境下的應用。

• 多種控制方案可選

滿足船舶電力系統發電側到驅動側的所有應用。
電機驅動控制模式（INV）
電機發電控制模式（PTI）
有源前端控制模式（AFE）
逆變電源控制模式（PTO）

• 水冷散熱

充分的熱仿真手段，對溫度場、流體場、壓力場進行全方面設計。

• 故障降額

當并聯功率單元故障時，系統可降額運行。

• 認證

通過中國船級社認證。

• 三防漆自動噴涂工藝

特有的三防自動噴涂線設備，德國進口UV膠，符合3C3標準。確保產品適應海工惡劣環境。

技術參數

光纖接口：最多支持8路ISU單元并聯

數字量輸入：8路光耦隔離輸入，功能可定義

繼電器輸出：4路功率繼電器， 4路信號繼電器

模擬量輸入：2路電壓/電流可選模擬量輸入

模擬量輸出：2路電壓信號輸出，2路電流信號輸出

通訊接口：2路485通訊接口，用于Modbus通訊 1路并口擴展接口，支持PROFINET通訊卡

編碼器接口：1路內置增量PG卡接口 1路擴展PG卡接口

同步卡接口：1路市電同步卡接口，可以支持交流電壓的隔離采樣
